4X2 HDMI Matrix 4K

4x2 HDMI Матричный Коммутатор LKV342PRO – первая Ultra HD матрица Lenkeng позволяет подключать четыре источника HDMI к двум приемникам HDMI и выбирать источник сигнала для каждого экрана. Обеспечена поддержка 12-bit Deep Color. Поддерживает 3D HDMI и HDMI1.4.

LKV342PRO поддерживает Ultra HD 4K x 2K (3840 x 2160 @ 30Hz)

Конструкция с возможностью настенного монтажа позволяет разместить устройство в удобном и малозаметном месте.

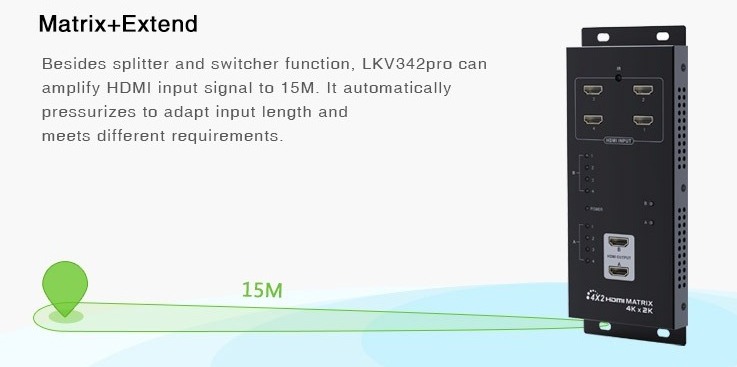

Наряду с распределением Ultra Hi-Def от 4 источников на два Ultra HD дисплея коммутатор может работать как splitter, разделяя 1 сигнал на 2 дисплея одновременно,  и как удлинитель до 10/15 метров с разрешением 1080p/8-bit, используя HDMI input/output кабели.

Переключать источники HDMI возможно не только с помощью клавиш, расположенных на лицевой панели устройства, но и с помощью пульта дистанционного управления, входящего в комплект.

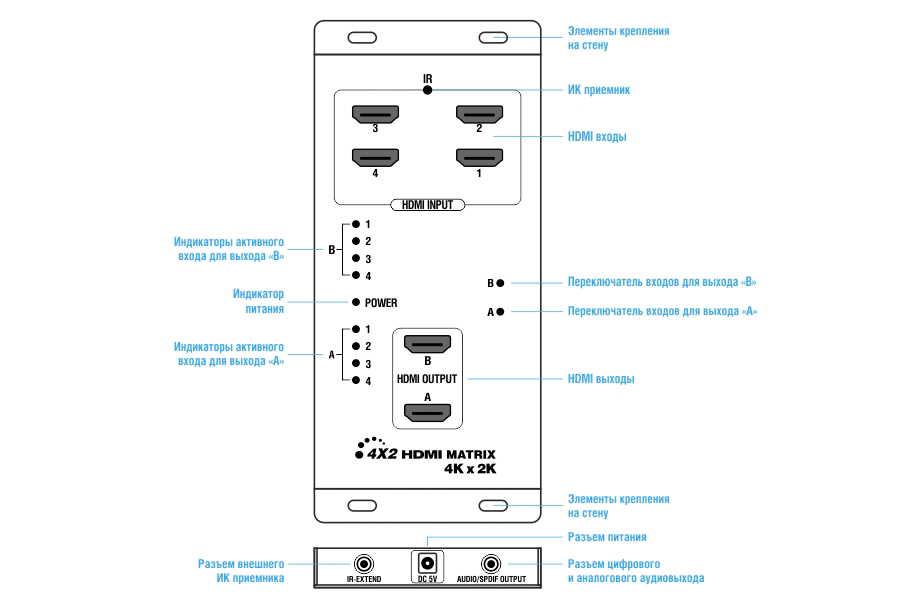

Назначение разъемов  LKV342PRO

Для каждого выхода HDMI можно выбрать источник сигнала независимо от другого выхода HDMI. По HDMI выходу "А" имеется выход с цифровым (RCA coax) и аналоговым аудио (RCAx2).
Аналоговый аудиосигнал R / L и цифровой звук SPDIF могут быть извлечены одновременно из сигнала HDMI (через выход A)

Устройство LKV342PROподдерживает :

• Dolby Digital™
  Этот стандарт обеспечивает 6 совершенно независимых каналов звука. В первую очередь, это 3 фронтальных (левый, правый и центральный), а также 2 независимых друг от друга тыловых и ещё один канал низкочастотных эффектов, в котором хранится дополнительная информация о басах. Этот шестой канал больше известен как сабвуфер. Он добавляется к одному из фронтовых каналов, таким образом составляя систему каналов 5+1 (отсюда и название системы — Dolby Digital 5.1).
• DTS Digital Surround™ (Digital Theatre Sound)
  Многие называют эту звуковую технологию самой совершенной на сегодняшний день. По сравнению с Dolby Digital используется в 4 раза меньшая степень компрессии (сжатия) цифровых данных, что обеспечивает лучшее качество звука.
• HDMI/MHL dual mode input(input1)
  Технология Mobile High Definition Link (MHL) мобильного аудио-видео интерфейса объединяет в себе функциональность интерфейсов HDMI и MicroUSB, и служит для непосредственного подключения мобильных устройств к телевизорам и мониторам, поддерживающим высокое разрешение Full HD.
• HDCP
  Технология HDCP (High-bandwidth Digital Content Protection) предназначена для защиты передачи медиаконтента между HDCP-передатчиком и HDCP-приёмником.

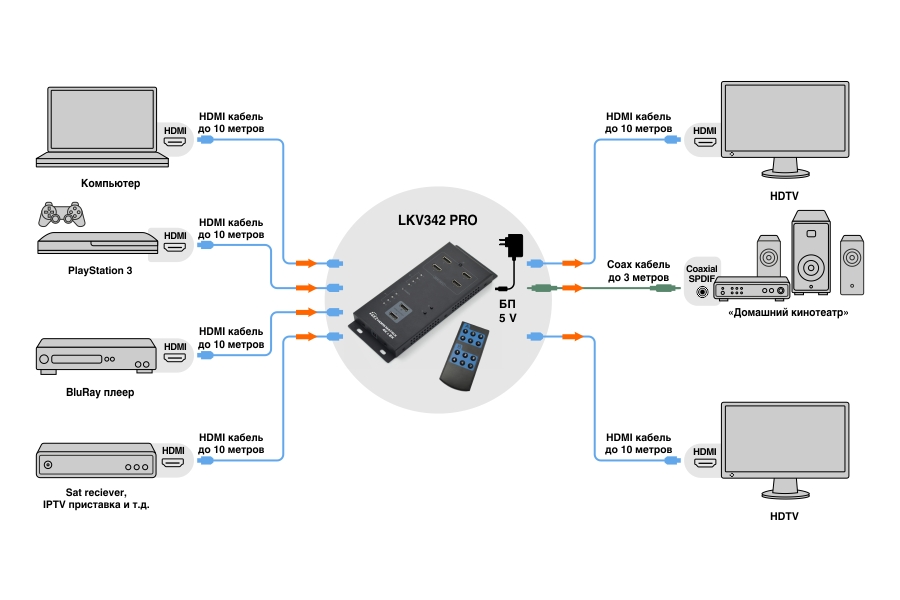

Схема подключения LKV342PRO UHD 4Kx2K

При работе с LKV342PRO следует учитывать, что:
Коммутатор считывает EDID и передает его источнику при любом переключении. То есть, даже если был переключен источник для выхода «А», для выхода «В» также будет произведено обновление EDID.
В случае, если оба выхода подключены к одному источнику HDMI, коммутатор считывает EDID у устройств, подключенных к его выходам, и выберет EDID с наименьшими характеристиками для передачи к источнику HDMI сигнала.
Другими словами, если к выходам подключены FullHD (1080P) ТV и HD Ready (720P) ТV,
то коммутатор передаст источнику сигнала EDID от HD Ready ТV, и оба телевизора будут показывать в режиме 720P. Если же на выходах подключены 3D HDTV и 2D HDTV, то оба ТV будут показывать в 2D режиме.

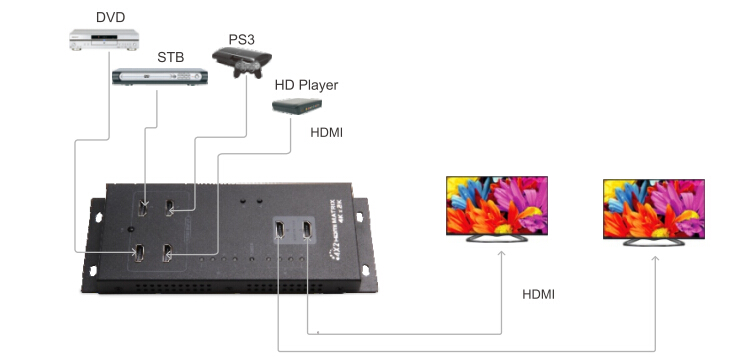

Диаграмма применения LKV342PRO Ultra HD 4Kx2K
